Module de couple
Système de mesure du couple des pieux d’ancrage
With 99 % accuracy, Digga’s Torque Spool is the ultimate helical pile measuring solution tracking torque, pile angle, and depth via a BYO display. Data is stored and exportable for reports.
Suits torque heads from 110,000–500,00 Nm.

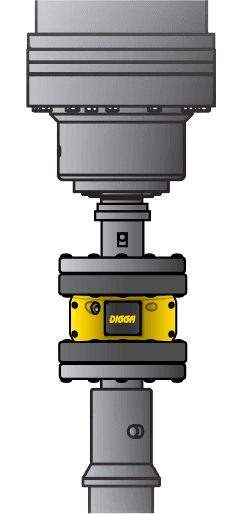

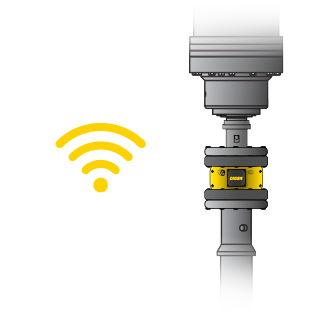

Les données sont transmises via un signal Wi-Fi depuis le Module de couple (monté entre l’arbre de sortie et l’entraînement d’ancrage) vers un smartphone, via l’application TorqApp.
Module de couple et TorqApp permettent de suivre le couple, l’angle d’entraînement d’ancrage de la vis et la profondeur d’installation via un écran de votre choix.
Les rapports peuvent être exportés directement de votre appareil intelligent, par courriel. Il suffit d’activer le « Hotspot » sur un smartphone via TorqApp.
Modèles disponibles

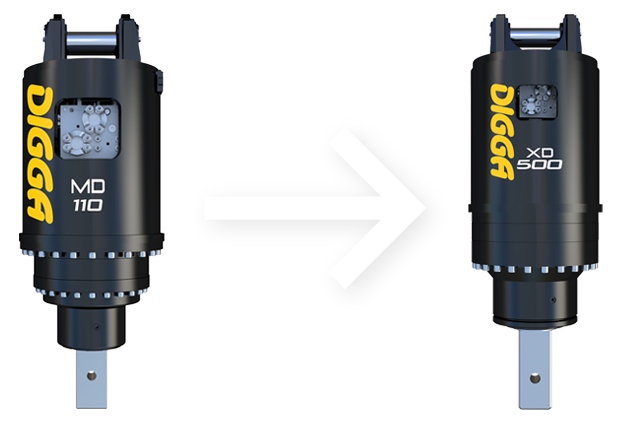

Les modules de couple sont disponibles pour les entraînements d’ancrage dont le couple nominal est compris entre 110 000 Nm et 500 000 Nm, y compris les gammes d’entraînements d’ancrage MD, UD et XD de Digga.
+
99%
Précision
Measurement and data logging. Digga’s Torque Hub provides a 99 %+ accurate torque measurement alignment indicator and data logging proven solution.
Spécifications
Le « module de couple » de Digga mesure non seulement le couple, mais également l’inclinaison. Ce dispositif de surveillance du couple et d’enregistrement des données pour l’entraînement d’ancrage se monte entre l’arbre de sortie et le module de couple ; il est destiné à remplacer l’adaptateur « Kelly Bar » ou à être monté directement sur l’arbre de sortie de la tête d’entraînement.
Gamme disponible
| Type | TQSP-150K | TQSP-250K | TQSP-375K |
|---|---|---|---|
| Arbre | 130 mm | 150 mm | 200 mm |
| Couple nominal | 203 373 Nm | 338954 Nm | 508 431 Nm |
| Type « A » | 229 mm | 248 mm | 260 mm |
| Type « B » | 356 mm | 445 mm | 603 mm |
| Type « C » | 305 mm | 395 mm | 552,5 mm |
| Type « D » | 31,8 mm | 35 mm | 38,1 mm |
| Type « Y » | 25,4 mm | 30 mm | 28,6 mm |
| Type « X » | 12 trous | 12 trous | 16 trous |
| Poids | 91 kg | 161 kg | 286 kg |
Spécifications
| Spécifications | |
|---|---|
| Sortie nominale (RO) | 2 mV/V nominal |
| Non-linéarité | 0,1 % du RO |
| Hystérésis | 0,1 % du RO |
| Non-répétabilité | 0,05 % du RO |
| Équilibre du zéro | 0,1 % du RO |
| Plage de température compensée | 16 °C à 71 °C |
| Plage de température de fonctionnement sûre | -40 °C à 50 °C |
| Effet de la température sur la sortie | 0,005 % de la charge/°C |
| Effet de la température sur le zéro | 0,005 % du RO/°C |
| Résistance du capteur | 350 ohms nominal |
| Tension d’excitation | 5 V DC |
| Surcharge admissible | 150 % du RO |
| Précision | ± 1,0 % FSO |
Taille de goujon recommandée
| Type | Boulons/écrous recommandés/Nuts |
|---|---|
| TQSP-150K | 24 x boulons B7 1 pouce - 8 UNC x 5 pouces avec 48 x écrous 2H 1 pouce - 8 UNC |
| TQSP-250K | 24 x boulons M30-3.4 x 150 mm classe 12.9 avec 48 x écrous M30-3.5 classe 12 |
| TQSP-375K | 32 x boulons B7 1-1/8 pouce - 8 UN x 6 pouces avec 64 x écrous 2H 1-1/8 pouce - 8 UN |
Installation simple
Le module de couple se monte entre l’arbre de sortie et l’outil d’entraînement, à l’aide d’un capteur de force placé entre les brides, ce qui permet un montage flexible sans adaptateurs.
Exporter les enregistrements de données
Enregistrez le couple, la profondeur de l’entraînement d’ancrage, l’angle, la date et l’heure ; des options supplémentaires de champs d’exportation définissables par l’utilisateur sont également disponibles.
Des données réelles en temps réel
