LE MOYEU DE COUPLE EST
PLUS QUE JUSTE UN COUPLE
Suivez en temps réel le couple, la profondeur et l’angle grâce au moyeu de couple,
puis exportez des rapports détaillés sur l’entraînement d’ancrage directement depuis votre appareil mobile.

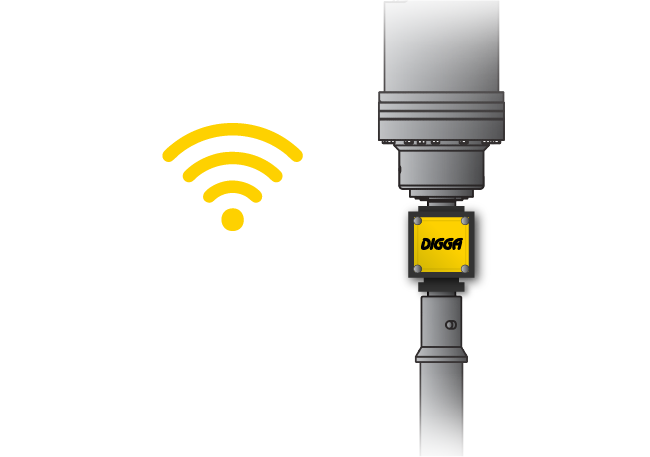

Les données sont transmises via un signal Wi-Fi depuis le Moyeu de couple (monté entre l’arbre de sortie et l’entraînement d’ancrage) vers un smartphone, via l’application TorqApp.
Moyeu de couple et TorqApp mesurent non seulement le couple, mais également l’angle d’entraînement d’ancrage de la vis, le nombre de tours par minute, la profondeur d’installation, la géolocalisation, le nombre de tours effectués pendant l’installation, et bien plus encore.
Les rapports peuvent être exportés directement de votre appareil intelligent, par courriel. Il suffit d’activer le « Hotspot » sur un smartphone via TorqApp.
Modèles disponibles
+
99%
Précision
Mesure et enregistrement des données. Le moyeu de couple de Digga offre une solution éprouvée d’indicateur d’alignement et d’enregistrement des données, avec une précision de mesure du couple supérieure à 99 %.
Spécifications
Le moyeu de couple de Digga mesure non seulement le couple, mais également l’inclinaison. Cet appareil de surveillance du couple et d’enregistrement des données se monte entre l’arbre de sortie et l’outil d’entraînement d’ancrage ; il est conçu pour remplacer l’adaptateur Kelly Bar ou pour être monté directement sur l’arbre de sortie de la tête d’entraînement.
Gamme disponible
| Type | TQHB75 mm | TQHB100 mm |
|---|---|---|
| Arbre | 75 mm | 100 mm |
| Cercle de boulonnage | 12 x 5/8 pouce sur cercle de 7-5/8 pouces | 12 x 3/4 pouce sur cercle de 8-5/8 pouces |
| Couple nominal | 27 116 Nm (cercle de 7-5/8 pouces) | 94 907 Nm (cercle de 7-5/8 pouces) |
| Type « A » | 261,6 mm | 270,5 mm |
| Type « B » | 270,5 mm | 224 mm |
| Type « C » | 24.6 mm | 26,9 mm |
| Poids | 37,2 kg | 60,3 kg |
Spécifications
| Spécifications | |
|---|---|
| Sortie nominale (RO) | 2 mV/V nominal |
| Non-linéarité | 0,1 % du RO |
| Hystérésis | 0,1 % du RO |
| Non-répétabilité | 0,05 % du RO |
| Équilibre du zéro | 0,1 % du RO |
| Plage de température compensée | 16 °C à 71 °C |
| Plage de température de fonctionnement sûre | -40 °C à 50 °C |
| Effet de la température sur la sortie | 0,005 % de la charge/°C |
| Effet de la température sur le zéro | 0,005 % du RO/°C |
| Résistance du capteur | 350 ohms nominal |
| Tension d’excitation | 5 V DC |
| Surcharge admissible | 150 % du RO |
| Précision | ± 1,0 % FSO |
Taille de goujon recommandée
| Type | Dimensions recommandées des goujons |
|---|---|
| Cercle de boulonnage 7-5/8 pouces | 12 x goujons B7 5/8 pouce - 11 UNC x 3-1/2 pouces avec 12 x écrous Gr 8 5/8 pouce - 11 UNC |
| Cercle de boulonnage 8-5/8 pouces | 24 x goujons B7 3/4 pouce - 10 UNC x 4 pouces avec 48 x écrous 2H 5/8 pouce - 11 UNC |
Installation simple
Exporter les enregistrements de données
Enregistrez le couple, la profondeur de l’entraînement d’ancrage, l’angle, la date et l’heure ; des options supplémentaires de champs d’exportation définissables par l’utilisateur sont également disponibles.
Des données réelles en temps réel
